機械ツールのフレーム構造は,高品質の鋼板と鋼管で溶接され,振動式ストレス解消とCNC平板型フレーシングマシンによる精密加工で処理されています.完全な構造は,優れた揺れ抵抗能力と硬さ高速走行と高精度切断の安定性
|
詳細情報 |
|||
| 適用する: | レーザー 切断 | 適用可能な材料: | メタル |
|---|---|---|---|
| 条件: | 新しい | レーザータイプ: | ファイバーレーザー |
| 切断エリア: | 2000mm*6000mm | 切断速度: | 0-800000mm/min |
| サポートされているグラフィック形式: | AI、PLT、DXF、BMP、Dst、Dwg、LAS、DXP | 切る厚さ: | 0~30mm |
| CNCでもなくとも: | そうだ | 冷却モード: | 水冷却 |
| 制御ソフトウェア: | シプカット | レーザー ソース ブランド: | ライカス |
| レーザーヘッドブランド: | レイツール | サーボモーターのブランド: | ヤスカワ |
| ガイドレールのブランド: | HIWIN | 体重 (kg): | 7500KG |
| 主要 な 売り物: | 高精度 | 光学レンズのブランド: | 波長 |
| 保証: | 2年 | 適用される産業: | 衣装店,建材店,製造工場,機械修理店,食品・飲料工場,家庭用,印刷店,建設業,エネルギー・鉱業,広告会社 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター,ギアボックス |
| 操作方式: | 連続波 | 構成: | 3軸 |
| 扱った製品: | シートメタル | 特徴: | 水冷却式 |
製品の説明
製品説明
レーザー 機械 の 特徴

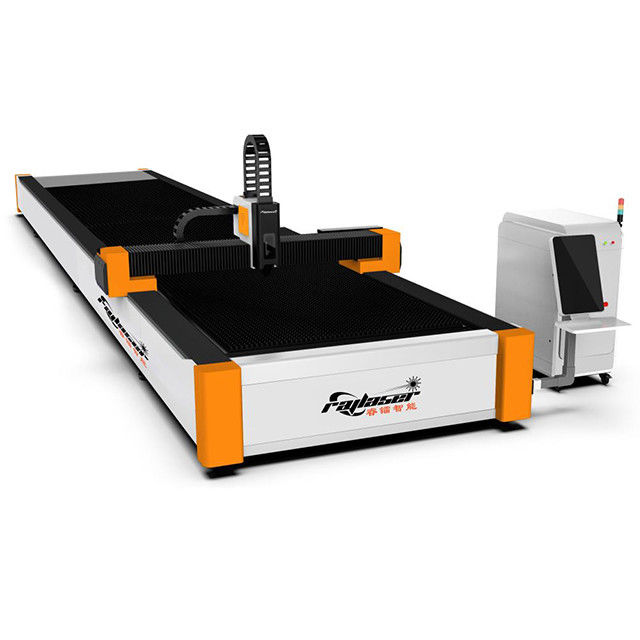

TF-6020 CNC光ファイバーレーザー切削機は,レーザー切削機器の完全なセットです.それは,ファイバーレーザー,チラー,ファイバー切削頭,切削機,制御システムから構成されています.水と空気システム,換気システムなど作業部件によって固定され,ゲントリ移動構造は,二つの軸のリンクと3軸の制御を持つCNCレーザー切削マシンです.切断平面の供給を達成するためのY軸結合X軸とY軸は,ラックとラックフィードを駆動するためにACサーボモーターを使用し,X軸はダブルゲントリドライブであり,Z軸はボールスクリューフィードを駆動するためにACサーボモーターを使用します.レーザー切断頭,ACサーボモーター,ボールスクリュー,副ガイド,減速機,ラックとピニオンは,よく知られたブランドから輸入されています. 数値制御システムは,ドイツのブランドレーザー特殊目的数値制御システムを使用します.特殊な切断制御ソフトウェアと補助プログラミングソフトウェアを処分する.
TF-3015E ステンレス鋼,炭素鋼,加熱鋼,アルミ,チタン,その他の金属材を切るためのCNCファイバーレーザー切削機
TF-3015E ステンレス鋼,炭素鋼,加熱鋼,アルミ,チタン,その他の金属材を切るためのCNCファイバーレーザー切削機
製品パラメータ
違う 違う | 記述 | ブランド |
1 | ファイバーレーザー源 | マックス/レイカス |
2 | レーザー切断頭 | RAYTOOLS/OSPRI |
3 | 機械ツールのボディ | ベバリー |
4 | ギアボックス | モーターリデュッサー/APEX |
5 | ACサーボモーターとドライバ | ヤスカワ |
6 | X軸の輪輪とラック | YYC |
7 | Y軸の輪輪とラック | YYC |
8 | 軸Zの螺旋棒 | TBI |
9 | 線形ガイドレール | ヒウイン |
10 | パネウマ系 | SMC |
11 | 水冷却機 | HANLI/S&A |
12 | 電気部品 | シュナイダー |
13 | CNCコントローラ | シプカット |
14 | CAD/CAM ネスト ソフトウェア | シプカット |
15 | 電気キャビネット | ベバリー |
16 | 蒸気消耗扇風機 | ベバリー |
17 | 廃棄物バケツ | ベバリー |
詳細 画像

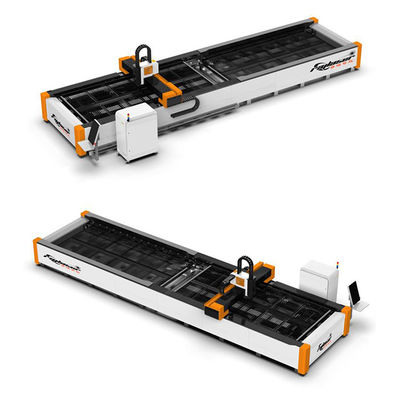

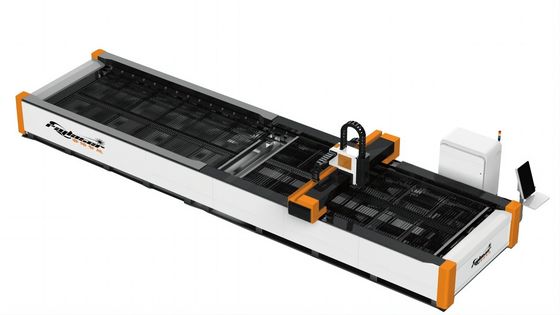

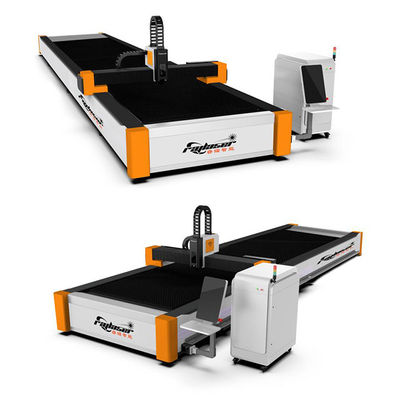

機械の構造
CNCコントローラ
レーザー切断システムは,パイプ加工産業のために特別に発売されたフル機能のオープンループ制御システムです. 簡単なデバッグ,安全な生産,豊富な機能,優れた性能,など.デバッグをサポートし,提供しますパーソナライズ 自動化
と情報ソリューション,メモリキャッシュを認識することができます,強力な切断プロセスバタベースを持っています,そして,さまざまな厚さと異なるプレート,迅速な操作と効率的な切断をカット
レーザー切断頭
レーザー切断頭,衝突防止機能
高圧耐性,自動追跡システム,衝突防止と停止システム
レンズの寿命が長くなります
高圧耐性,自動追跡システム,衝突防止と停止システム
レンズの寿命が長くなります
レーザー源
1低エネルギー消費: エネルギーを節約し
環境保護
2光電変換率は30~35%まで
3低電力消費,それは従来のCO2レーザー切削機械の約30%-35%です
4メンテナンスもほぼ無料
5.100000時間までの寿命
水冷却装置
水冷却機,大きな冷却容量,安定した性能,問題なし,清潔な水質,ファイバーレーザーとの良い熱交換効果,レーザーを保護するためのリンク信号
線形ガイド
線形のスムーズロールモーションモードで
スライディングの1/20~1/40に削減することができます. 動的摩擦と静的摩擦の違いは非常に小さい.
ガイドウェイの摩擦抵抗により,位置位置の精度が μm レベルに達する.
スライディングの1/20~1/40に削減することができます. 動的摩擦と静的摩擦の違いは非常に小さい.
ガイドウェイの摩擦抵抗により,位置位置の精度が μm レベルに達する.
リモコン
リモコンは操作者をPCのキーボードから解放し,よりポータブルでコンパクトで,便利で人間化します.
